Un réseau triphasé 400 V distribue la tension entre ses trois phases. Chaque phase, mesurée par rapport au neutre, délivre environ 230 V. Le transformateur triphasé monophasé exploite cette relation pour fournir une sortie monophasée 230 V à partir d’une entrée 400 V entre phases, avec une isolation galvanique entre les deux circuits.
Tension entre phases et tension phase-neutre : la base du 400 V / 230 V
En distribution électrique française, 400 V désigne la tension composée entre deux phases, tandis que 230 V correspond à la tension simple entre une phase et le neutre. Le rapport entre ces deux valeurs suit le facteur √3 (environ 1,732).
Cette distinction explique pourquoi un appareil monophasé 230 V ne peut pas être branché directement entre deux phases d’un réseau 400 V : il recevrait une surtension qui endommagerait ses composants. Le transformateur intervient précisément pour abaisser cette tension composée vers une sortie monophasée exploitable.
Sur certaines installations anciennes ou industrielles, le neutre n’est pas distribué. Seules les trois phases arrivent au tableau. Dans ce cas, prélever du 230 V entre une phase et le neutre devient impossible sans un équipement de conversion dédié.
Couplage triangle-étoile du transformateur triphasé monophasé

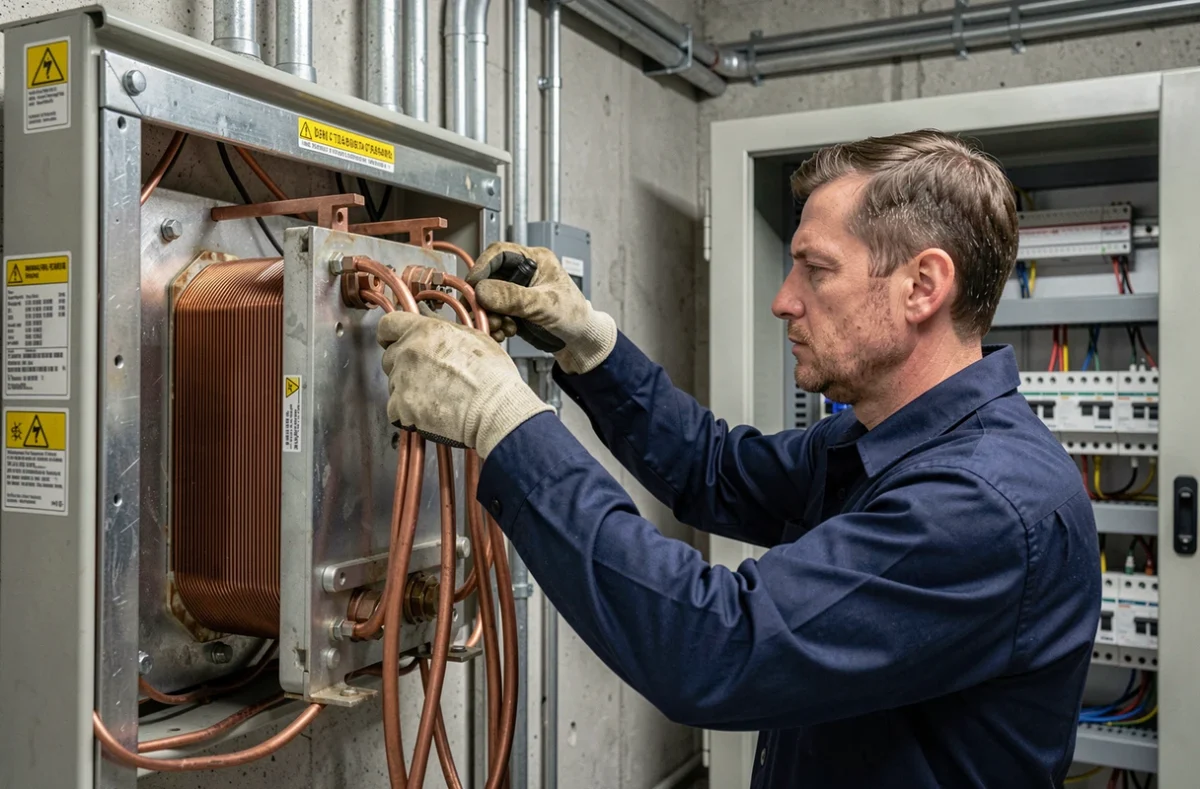

Le transformateur triphasé monophasé fonctionne en recevant le 400 V triphasé sur son enroulement primaire, puis en restituant du 230 V monophasé sur son enroulement secondaire. La configuration la plus courante pour cette conversion utilise un primaire en triangle et un secondaire en étoile.
Pourquoi le couplage triangle au primaire
Le couplage triangle (aussi noté D ou Δ) raccorde chaque enroulement primaire entre deux phases. Cette configuration accepte directement la tension composée de 400 V sans nécessiter de neutre. Elle convient aux installations où seules les trois phases sont disponibles.
Ce que produit le secondaire étoile
Au secondaire, le couplage étoile (noté Y) crée un point neutre artificiel. La tension entre chaque branche et ce point neutre correspond à 230 V. Le transformateur délivre alors une sortie monophasée 230 V isolée galvaniquement du réseau triphasé d’origine.
Ce point est souvent mal compris dans les forums : l’isolation galvanique protège l’installation en séparant physiquement les circuits primaire et secondaire. Un simple « adaptateur de prise » ne fournit pas cette séparation.
Dimensionner la puissance du transformateur pour sa charge réelle
Choisir un transformateur triphasé monophasé ne se résume pas à relever la puissance inscrite sur la plaque de l’appareil à alimenter. Le dimensionnement doit reposer sur la charge réellement consommée, mesurée en conditions d’utilisation.
- Mesurer le courant absorbé par l’appareil pendant au moins quinze minutes de fonctionnement continu, pour capturer les pics de consommation réels.
- Appliquer une marge de sécurité d’environ 1,25 fois la charge continue mesurée, afin de couvrir les appels de courant transitoires au démarrage.
- Vérifier que la puissance apparente (en kVA) du transformateur couvre cette valeur majorée, et pas seulement la puissance active (en kW) de la charge.
Un transformateur sous-dimensionné chauffe anormalement et réduit la durée de vie de ses enroulements. Un transformateur surdimensionné fonctionne à faible charge, ce qui n’endommage rien, mais représente un surcoût à l’achat et un encombrement inutile.
Plaque signalétique et norme EN 61558-2-6 : ce qu’il faut lire avant d’acheter

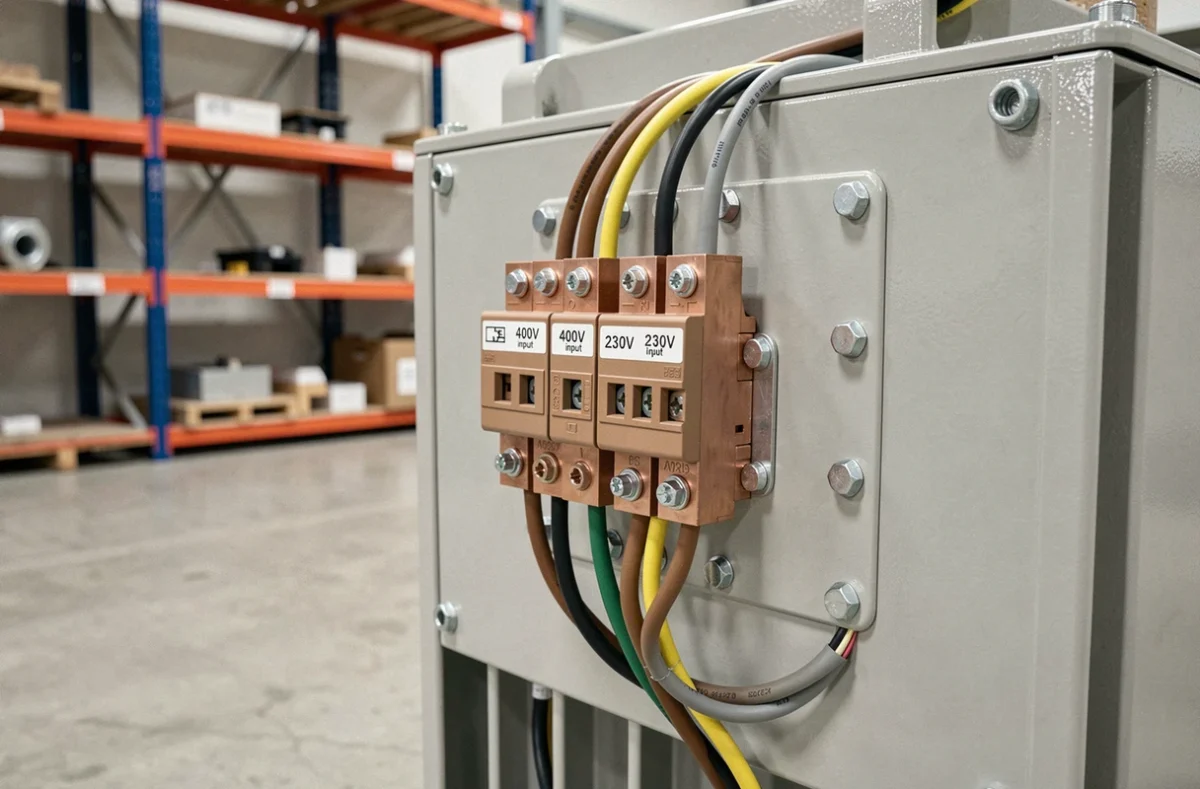

La plaque signalétique d’un transformateur contient les informations de couplage, la tension primaire, la tension secondaire et la puissance nominale. Avant tout branchement, il faut vérifier que les tensions indiquées correspondent au réseau disponible et à l’appareil cible.
Les mentions à repérer
- La tension primaire doit indiquer 3 × 400 V (ou 3 × 380 V sur les modèles plus anciens, la norme ayant évolué vers 400 V).
- La tension secondaire doit mentionner 230 V mono, parfois notée 1 × 230 V.
- Le symbole de couplage (Dy ou Dyn) confirme la configuration triangle-étoile. La lettre « n » signale que le neutre secondaire est accessible.
- La conformité à la norme EN 61558-2-6, qui couvre spécifiquement les transformateurs d’isolement triphasés et garantit un niveau de sécurité adapté à ce type de conversion.
Cette sous-partie normative est rarement mentionnée dans les discussions en ligne, alors qu’elle permet de distinguer un produit de conversion conforme d’un transformateur générique non prévu pour cet usage.
Erreurs fréquentes lors du branchement 400 V vers 230 V
La première erreur consiste à brancher un appareil monophasé 230 V directement entre deux phases du réseau 400 V, en pensant que « ça passe ». La surtension détruit immédiatement les composants sensibles (cartes électroniques, moteurs monophasés).
La deuxième erreur concerne les postes à souder ou machines-outils équipés d’un commutateur 230 V / 400 V. Ce commutateur adapte le câblage interne de l’appareil, mais il ne transforme pas la tension du réseau. Positionner le commutateur sur 230 V et brancher l’appareil sur deux phases en 400 V provoque le même type de dommage.
Une troisième erreur porte sur le déséquilibre des phases. Raccorder une charge monophasée importante sur une seule phase d’un réseau triphasé, sans passer par un transformateur, crée un déséquilibre qui peut affecter les autres équipements connectés au même tableau. Le transformateur triphasé monophasé répartit la charge sur les trois phases du primaire, ce qui préserve l’équilibre du réseau en amont.
Le passage de 400 V triphasé à 230 V monophasé par transformateur reste une opération fiable à condition de respecter le couplage adapté, de dimensionner correctement la puissance et de vérifier la conformité normative du matériel. Toute installation de ce type sur un tableau électrique existant relève de la compétence d’un professionnel qualifié, notamment pour le raccordement des protections différentielles en aval du transformateur.
